合肥某家电智能工厂十万级净化车间工程案例

项目基本信息
项目名称：合肥某智能家电主板洁净车间新建项目
项目地点：合肥高新区
客户名称：合肥XX智能家电有限公司
项目周期：2024年5月-2024年11月（总工期180天）

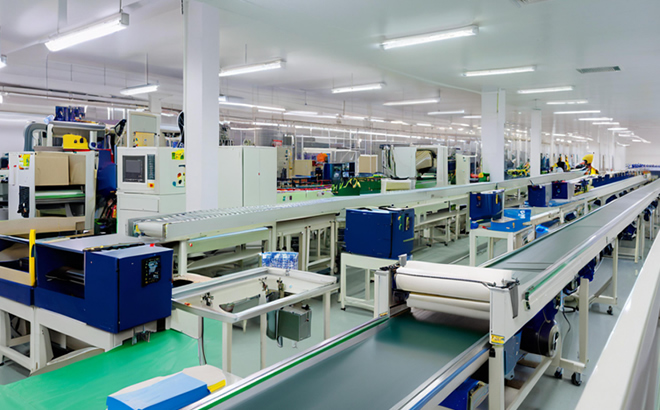

智能家电主板洁净车间

项目背景
客户升级智能家居控制器产线，需建设符合GB 50472标准的洁净车间，核心需求包括：

SMT贴片区洁净度ISO Class 7（十万级），0.5μm颗粒≤352,000颗/m³
温湿度控制：25℃±0.5℃、40%RH±5%（精密焊点检测区）
静电防护：表面电阻1×10^6-10^9Ω（芯片封装线）
金属粉尘浓度≤0.8mg/m³（外壳冲压区）

核心工程技术
空气净化系统

采用FFU群控+新风深度处理，配置H13高效过滤器（PAO检漏效率99.97%）
冲压区设置旋风除尘+湿式过滤联用装置，粉尘捕集效率≥99.5%

精密环境控制

应用双冷源恒温恒湿机组，温度均匀性≤0.3℃/m（@25℃设定值）
焊点检测区安装层流罩，风速0.25m/s±0.05m/s

防静电体系

地面采用3mm导静电PVC卷材，体积电阻1×10^5-10^8Ω
工作台配置离子风棒阵列，静电消散时间＜0.9秒

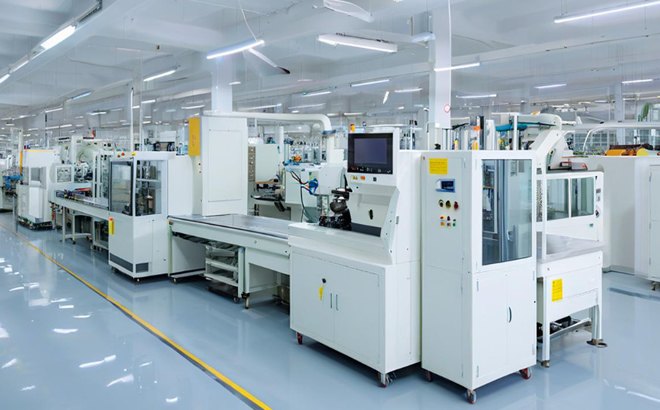

家电智能工厂净化车间

智能生产系统

部署MES环境监控平台，实时追踪8类洁净参数（含VOC/EMF）
AGV物流通道设置动态压差联锁，响应时间＜1.5秒

技术突破
焊膏印刷氧化防控
挑战：无铅焊膏暴露区氧含量需＜150ppm
对策：研发氮气幕隔离系统，氧浓度控制精度±20ppm
高精度贴片机散热
对策：贴装头区域配置液冷散热风管，温度波动≤±0.2℃
金属粉尘防爆控制
设计火花探测+惰性气体联锁系统，粉尘浓度超限响应＜0.3秒

项目成果
通过ISO 14644认证（洁净度实测值优于标准38%）
主板直通率从94%提升至99.6%，年减少返修成本680万元
车间综合能耗降低43%，光伏供电占比达30%
